产品特点
DT5A是一款经典有线触发式机床对刀仪，5轴向（±X、±Y、±Z）全向触碰检测，硬接线信号传输，主流立加、卧加、龙门加工中心标配对刀方案，性价比高，耐切削液铁屑，是模具、精密零件量产最常用机型。
四大核心测量功能
Z轴刀具长度自动对刀（最常用）
钻头、丝锥、立铣刀、镗刀等标准/旋转测刀头，程序自动写入刀具长度补偿，替代人工百分表对刀，消除人为读数误差。XY向刀具半径/直径测量
盘铣刀、三面刀、成型铣刀旋转触碰测外径，自动生成半径补偿，适合多刀大直径刀具开粗精加工。断刀破损实时检测
加工前后自动复位刀长：长度缺失超设定公差，系统立即报警停机，防止断刀断伤工件、撞机，无人值守加工必备。刀具磨损在线补偿
批量加工中定时自动更换，刀具磨损后程序自动叠加刀补，抵消铣削磨损带来的尺寸偏移，减少中途停机调刀。
应用领域
精密模具加工（塑胶模、压铸模）
型腔多刀具：钻头、铣刀、球刀、平面刀等类型，自动批量对刀，首件合格率提升，省去人工逐把对刀；深腔加工定时检测，刀具磨损导致型腔尺寸超差，降低试切废料成本。3C/组合金结构件量产（手机、汽车组件）
自动化产线+机械手上下料，换刀后ATC联动TS27R自动校验刀长，实现按班无人机加工；镗刀磨损快，工序间自动补偿刀补，批量尺寸公差稳定±0.005mm以内。汽配/液压精密阀体
铣孔、镗孔工序对尺寸严苛，断刀检测避免缺孔报废；镗刀微调自动补偿，保证孔径公差。重型龙门、大型板材加工
大尺寸盘铣刀、玉米铣刀人工对刀困难，TS27R自动测外径与长度，大幅缩短换刀调试工时。
技术参数
| 技术特征 | 详细参数 |
|---|---|
| 对刀面直径 | φ12，侧向角度8mm |
| 触头触发方向 | ±X、±Y、±Z |
| 极限行程 | 约6.0mm |
| 输出 | NPN/PNP固态SSR开关信号 |
| 重复精度 | ±0.001mm（50~200mm/min） |
| 触发寿命 | 无限次数 |
| 信号传输方式 | 硬线连接传输（约4.5米） |
| 防护等级 | IP68 |
| 测针测力 | 1.30 N至2.40 N，133 gf至245 gf（取决于感应方向） |
| 触头材质 | 陶瓷（硬度85~93HRa） |
| 额定电压 | DC24V±10%，20mA（MAX） |
| 温度范围 | 0°~60° |
| 金属保护管 | 2.5米 |
| 重量 | 约820g（含电缆） |
产品特点
DT5A是一款经典有线触发式机床对刀仪，5轴向（±X、±Y、±Z）全向触碰检测，硬接线信号传输，主流立加、卧加、龙门加工中心标配对刀方案，性价比高，耐切削液铁屑，是模具、精密零件量产最常用机型。
四大核心测量功能
Z轴刀具长度自动对刀（最常用）
钻头、丝锥、立铣刀、镗刀等标准/旋转测刀头，程序自动写入刀具长度补偿，替代人工百分表对刀，消除人为读数误差。XY向刀具半径/直径测量
盘铣刀、三面刀、成型铣刀旋转触碰测外径，自动生成半径补偿，适合多刀大直径刀具开粗精加工。断刀破损实时检测
加工前后自动复位刀长：长度缺失超设定公差，系统立即报警停机，防止断刀断伤工件、撞机，无人值守加工必备。刀具磨损在线补偿
批量加工中定时自动更换，刀具磨损后程序自动叠加刀补，抵消铣削磨损带来的尺寸偏移，减少中途停机调刀。
应用领域
精密模具加工（塑胶模、压铸模）
型腔多刀具：钻头、铣刀、球刀、平面刀等类型，自动批量对刀，首件合格率提升，省去人工逐把对刀；深腔加工定时检测，刀具磨损导致型腔尺寸超差，降低试切废料成本。3C/组合金结构件量产（手机、汽车组件）
自动化产线+机械手上下料，换刀后ATC联动TS27R自动校验刀长，实现按班无人机加工；镗刀磨损快，工序间自动补偿刀补，批量尺寸公差稳定±0.005mm以内。汽配/液压精密阀体
铣孔、镗孔工序对尺寸严苛，断刀检测避免缺孔报废；镗刀微调自动补偿，保证孔径公差。重型龙门、大型板材加工
大尺寸盘铣刀、玉米铣刀人工对刀困难，TS27R自动测外径与长度，大幅缩短换刀调试工时。
技术参数
| 技术特征 | 详细参数 |
|---|---|
| 对刀面直径 | φ12，侧向角度8mm |
| 触头触发方向 | ±X、±Y、±Z |
| 极限行程 | 约6.0mm |
| 输出 | NPN/PNP固态SSR开关信号 |
| 重复精度 | ±0.001mm（50~200mm/min） |
| 触发寿命 | 无限次数 |
| 信号传输方式 | 硬线连接传输（约4.5米） |
| 防护等级 | IP68 |
| 测针测力 | 1.30 N至2.40 N，133 gf至245 gf（取决于感应方向） |
| 触头材质 | 陶瓷（硬度85~93HRa） |
| 额定电压 | DC24V±10%，20mA（MAX） |
| 温度范围 | 0°~60° |
| 金属保护管 | 2.5米 |
| 重量 | 约820g（含电缆） |

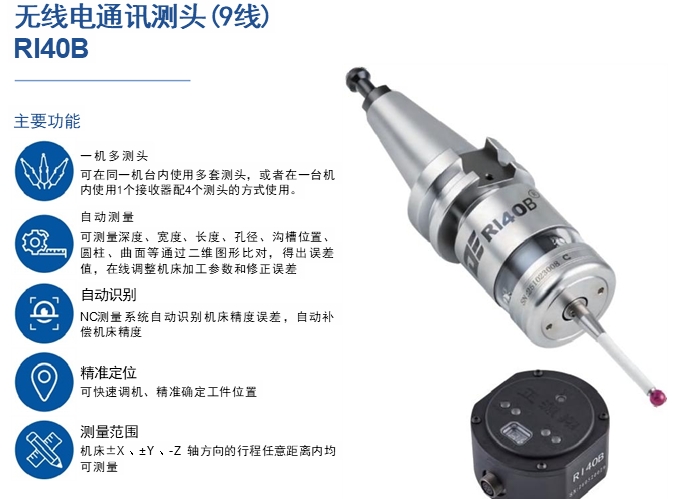

RI40B 无线电通讯测头（9线）
主要功能
一机多测头
可在同一机台内使用多套测头，或者在一台机内使用1个接收器配4个测头的方式使用。自动测量
可测量深度、宽度、长度、孔径、沟槽位置、圆柱、曲面等，通过二维图形比对，得出误差值，在线调整机床加工参数和修正误差。自动识别
NC测量系统自动识别机床精度误差，自动补偿机床精度。精准定位
可快速调机、精准确定工件位置。测量范围
机床±X、±Y、-Z轴方向的行程任意距离内均可测量。
技术参数
| 技术特征 | 详细参数 |
|---|---|
| 测针单向复位精度 | ≤2μm |
| 测针在XY平面最大摆动角度 | 12° |
| 测针XY极限行程（50mm测针） | ±X/±Y ~ 12mm |
| 测针Z向极限行程 | 5.5mm |
| 触发方向 | 5向触发：±X、±Y、-Z |
| 测针触发力 | XY ~ 0.8N，Z ~ 6.0N |
| 测头耗电 | 待机105μA（300天），不间断碰触使用15天 |
| 测量速度 | 50–300mm/min |
| 温度范围 | -10°~60° |
| 电池类型 | 2节3.6V锂电池（14250） |
| 测头信号传输距离 | ≥6M |
| 测头激活方式 | M代码唤醒 / 碰触唤醒 |
技术特征（补充）
红外通讯：发射器与接收器采用无线电通讯，发射无线电FSD跳频信号；发射触发、联络、电池电压低、错误信号。
测头开启方式：机床M代码通电启动 / 测头碰触启动。
测头主体：采用优质不锈钢，防锈性能最佳。
测头与柄部的调整功能：调整测头主体与柄部的连接处，将测针上测球的中心与测头锥柄中心线重合（偏差≤1μm）。
客户电池使用：24小时生产使用40天以上。
保护：带有测头异常、电池电压低显示和报警功能。
防护等级：IP68
