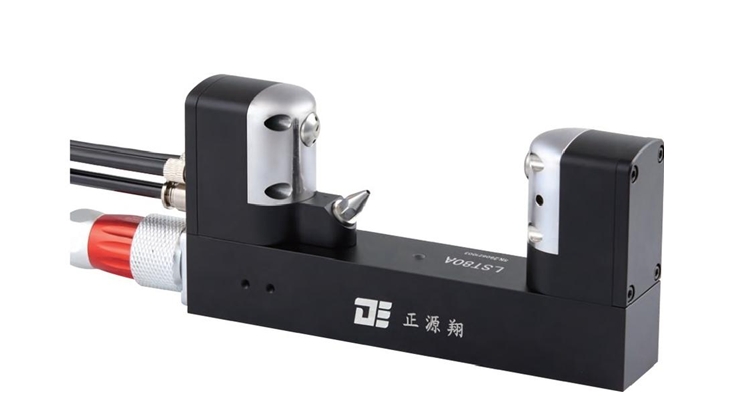

LST80A激光对刀仪技术参数
技术特征
材质：铝合金
蓝色激光波长：405nm
重复精度：±1μm
最小可测刀径：φ0.05mm
最小崩刃检出：≥10μm
主轴适用转速：800–8000 rpm
对刀仪开口规格：F80（可检测最大刀具直径80mm）
响应时间：≤10μs
温度范围：0°–60°
测头信号传输：硬线连接传输（约4.5米）
额定电压：DC24V ±10%，70mA（MAX）
工作气压：0.4–0.6 MPa
输出信号：NPN/PNP固态SSR开关信号
防护等级：IP68
重量：约670g（本体）
产品特点
激光对刀仪是非接触式机内刀具测量系统，安装在CNC加工中心、雕铣机、复合车铣机床，实现全自动在机对刀、测磨损、检断缺刀。区别于接触式对刀仪，无刀具磕碰损伤风险，并可以检测异型刀、牙刀的缺刃。配合机床测头可实现快速架机以及生产过程自动补偿和监控。
工作原理（追光触发式）
发射端 → 定向激光束 → 接收端光电传感器；主轴带动刀具高速旋转穿过光束，刀具遮挡激光时接收器信号中断，系统抓取轴坐标，计算刀具实际长度、半径、刀尖跳动，自动写入机床刀补。
激光对刀仪典型应用
模具加工（塑胶模、压铸模、冲压模）
应用：立式加工中心、高速雕铣机；长短不一成型刀、深孔钻头、细小顶针铣刀；
价值：无人值守夜班加工，断刀自动停机，杜绝塑腔过切报废，减少接刀痕。
3C电子行业（手机中框、壳体、连接器等）
机床：高速机、钻攻中心（主轴26方转）；刀具0.1~1mm钨钢微铣刀；
优势：非接触不伤细刀，NC4+Blue蓝光标配，批量量产自动化熄灯生产。
精密医疗器械（微创零件、微小植入件）
